Вечное строительство

Неоконченный процесс создания боевой «Нивы»

Постройка этой «Нивы» началась 10 лет назад, и процесс продолжается до сих пор — есть еще к чему приложить руки

Легендарный вазовский внедорожник — настоящий кошмар для оффроудной мастерской, причем в хорошем смысле этого слова. В грамотных руках из него можно построить довольно серьезного покорителя бездорожья, а вот после неумелого тюнинга « Нива» превращается в часто ломающуюся и плохо передвигающуюся конструкцию.

Характерно, что если заглянуть в историю, то мы увидим — умельцы начали тюнинговать самый массовый отечественный внедорожник сразу после того, как первый автомобиль сошел с конвейера. Действительно, несмотря на то, что по конструкции « Нива» была настоящим пионером в своем классе и вобрала в себя передовые технические достижения того времени, стремление улучшить ее, сделать более проходимой появлялось еще в семидесятые годы. Корни этого явления, видимо, надо искать в том, что полноприводные автомобили в СССР были дефицитом, а самый лучший для жителей страны абсолютного бездорожья горьковский, а затем ульяновский, вездеход был недоступен частникам. Вот и приходилось счастливым обладателям, как бы теперь сказали, вазовского кроссовера пытаться построить из него полноценного покорителя бескрайних «направлений», коими наша страна не обделена до сих пор, в отличие от современных автомагистралей.

Наша испытуемая « Нива» сошла с конвейера в 1992 году. Тогда она называлась ВАЗ-2121 и была оснащена старым, дорестайлинговым кузовом. Собственно, кузов — это практически все, что осталось от донора, — остальные агрегаты давно и уже неоднократно поменялись. Комплекс работ проводился все десять лет в одном месте — в городе Зеленограде, в мастерской, широко известной поклонникам подготовки «Нивы» как «База боевых самопрыгов».


Мнение джипера

Дмитрий КОНДРАШОВ,
руководитель «Базы боевых самопрыгов»

Первым хозяином этой «Нивы» был я. Концепцию машины заложили еще десять лет назад, в последующие годы происходили только улучшения, доделки и текущий ремонт. Тогда я занимался и трофи и джип-триалом, и для этого мне нужна была одна машина. И, чтобы совместить проходимость и большие ходы подвески, я установил на в то время еще мою «Ниву» А-образный рычаг и перенес передний стабилизатор (предусмотрев возможность его быстрого демонтажа для участия в джип-триале). Хотя машина и подверглась капитальной переделке, на 99% она осталась «Нивой» — автомобилем, у которого в нашей стране нет проблем с ремонтом и поиском запчастей и расходников. Подтверждает это и мой опыт участия на ней в соревнованиях, и нынешний хозяин, который выступает в самых сложных гонках, например в трофи-рейде «Ладога» этого года.

В машине усилено то, что нужно усилить по сравнению со штатной конструкцией с сохранением ее ремонтопригодности. Кстати, и восстановление автомобиля в исходное состояние после гонки обходится во вполне разумные деньги, так как « Нива» гораздо дешевле иномарок. Для трофи-рейдов нужна легкая машина небольших размеров — и все это превосходно сочетается в «Ниве». Естественно, этот автомобиль, став спортивным снарядом, уже не приспособлен к повседневной эксплуатации. Его назначение изменилось — теперь это машина исключительно для внедорожных трасс.


Улучшение конструкции

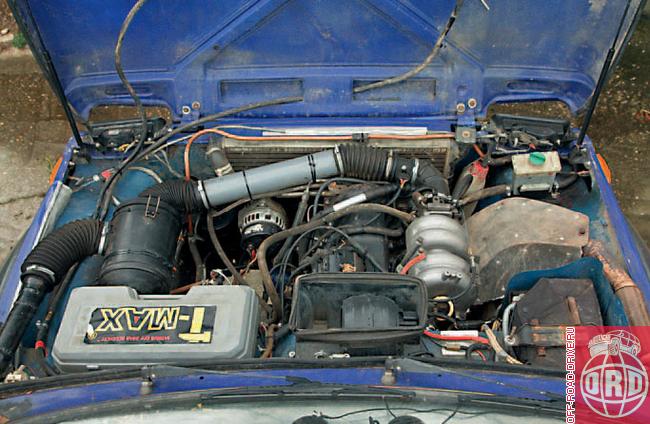

Под капотом установлен современный (для АВТОВАЗа, разумеется) инжекторный двигатель объемом 1,8 литра. Блок цилиндров остался без изменений, а вот все, что его окружает, претерпело трансформации. Для защиты от воды высоковольтная катушка поднята на клапанную крышку, генератор перенесен выше на специально изготовленном кронштейне (что повлекло за собой установку нового шкива и приводного ремня). А на месте генератора смонтирован насос ГУРа от УАЗа. Сама же рулевая машинка ГУРа — от «Опеля». Воздушный фильтр и его корпус — от 41-го «Москвича», а воздухозабор осуществляется через шноркель. Система выпуска ОГ тоже выведена на крышу. Кроме этих мер, гидроизоляция мотора не делалась — провода и электрические соединения обрабатываются силиконовым спреем, и двигатель спокойно работает даже под водой.

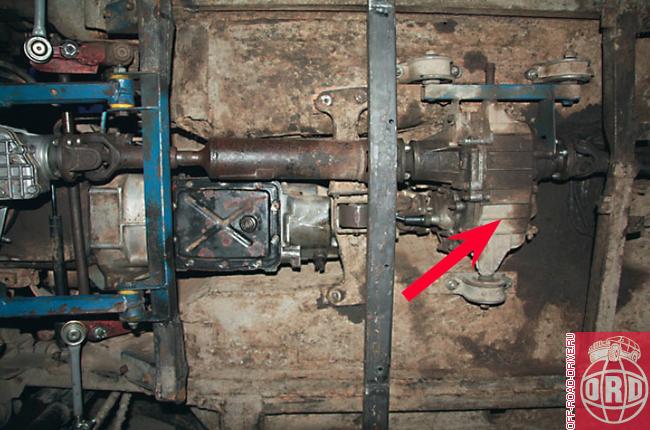

Более глобальные переделки становятся видны, когда мы снимаем алюминиевую «защиту», надежно прикрывающую днище. Раздаточная коробка закреплена не на двух, а на трех опорах, с помощью дополнительного переходного кронштейна. Трехточечная схема повышает надежность крепления раздаточной коробки к кузову и уменьшает выворачивающий момент при резком изменении оборотов. Для компенсации этого же момента двигатель «развязан» с редуктором переднего моста. Если не ликвидировать стягивающие их болты, то «момент», проворачивающий передний мост при старте, разбивает выходные подшипники раздаточной коробки. Подрамник автор концепции машины не использует принципиально, так как он опускает агрегат ниже, где тот становится уязвимым для повреждений на бездорожье.

Переносом точки крепления переднего редуктора достигается некоторое облегчение при обслуживании автомобиля — теперь внутренние ШРУСы можно менять не снимая редуктора. Кстати, шарниры равных угловых скоростей — от «Шеви-Нивы», как и коробка сателлитов и оси ступиц, поскольку у них больше шлицов, и, соответственно, имея большую площадь зацепления, они гораздо надежнее.

Передняя подвеска также подверглась изменениям. Установлены спаренные амортизаторы от «Шеви-Нивы» для повышения жесткости подвески и большей сопротивляемости перегреву при движении по грейдерам. Пружины подобраны от Audi А8. Под верхним рычагом — проставка, а стабилизатор поперечной устойчивости вынесен вперед. Удлинены тормозные шланги и вся тормозная система переделана на «шевинивскую» с двумя контурами, задним и передним. Напомню, что на обычной «Ниве» тоже два контура — один на все колеса и второй только на передние, что в цилиндрах передних суппортов вызывает неравномерность в износе колодок и в конечном счете снижает эффективность работы всей тормозной системы.

Задний редуктор самый обычный, а вот мост усиленный, обваренный сверху мощным швеллером. Это простое и проверенное временем решение позволяет, во-первых, увеличить жесткость моста на излом и кручение, во-вторых, поднять точки крепления чашек пружин и амортизаторов, а в-третьих, спрятать внутрь швеллера легкоповреждаемые тормозные трубки.

Задний мост подвешен на А-образном рычаге (отсутствуют малые рычаги и тяга Панара). Сейчас таким решением никого не удивишь, но вот десятилетие назад это был революционный прорыв в подготовке «Нивы», позволяющий значительно увеличить ходы задней подвески. Пружины применяются от передней подвески Jeep Grand Cherokee, а амортизаторы — Plaza, подобранные на заказ.

После того, как была проведена серьезная работа по переделке всех агрегатов, стало понятно, что старенький кузов тоже нуждается в усилении. Стальным уголком укреплены все лонжероны от переда до зада. Под передние лонжероны подложены и приварены вторые, точно такие же от другого кузова — балка переднего моста опустилась вниз (это необходимо для лифтовки и установки колес большего диаметра). Через правый лонжерон проходит трос передней лебедки.

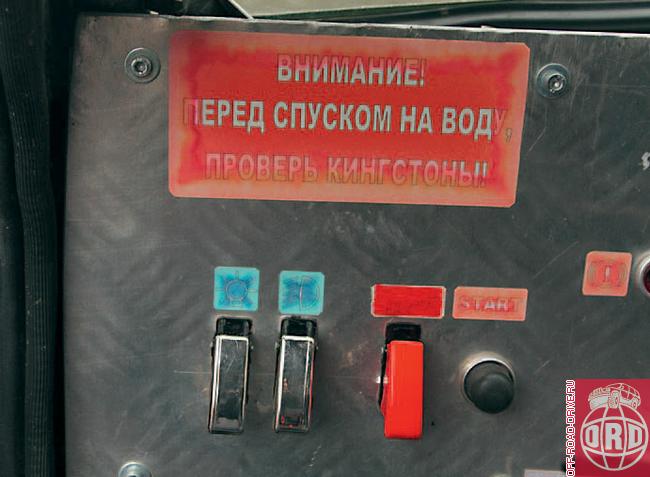

Внутри салон радикально отличается от того, что можно видеть на сошедшей с конвейера машине. Шумоизоляция и обивка удалены полностью, в полу поддерживаются в рабочем состоянии отверстия для слива воды. Вся проводка электрооборудования, которую может залить при преодолении глубоких бродов, убрана под потолок, сюда же перекочевал коммутатор управления двигателем. Реле исключены из электросхемы — вместо них применяются силовые выключатели. Те реле, без которых не обойтись (например, поворотников и стеклоочистителя), также размещены под потолком. Вместо торпедо — плоская плита. На ней кроме штатных приборов установлены дополнительные индикаторы давления масла и зарядки аккумулятора. А вот спидометра нет вообще — для трофистов этот прибор не нужен, скорость контролируется по тверьтрипу.

Внедорожная подготовка

Для установки колес диаметром 32 дюйма кроме необходимого лифта произведена резка арок. У машины стал больше дорожный просвет, а измененная подвеска позволила значительно увеличить возможность вертикальных перемещений всех колес.

Две лебедки разместились внутри кузова. Такое расположение имеет, собственно говоря, только один минус — она занимает полезное место, в остальном только плюсы — минимальные свесы, отсутствие лишней массы на вынесенной перед колесами точке, не проникает грязь, а в городе не действует соль. В салоне удобно управлять и контролировать процессами намотки и смотки, трос укладывается всегда ровно. Передняя лебедка установлена за креслом штурмана и находится в поле зрения пилота. Задняя лебедка размещается в нише под полом багажника. Эта ниша появилась в результате переноса глушителя на крышу. В освободившемся пространстве установлены лебедка, основной аккумулятор и ящик для ЗИПа, а также всякая полезная мелочь.

В салоне — мощный компрессор Т-Мах производительностью 160 л/ мин, запасное колесо, а также необходимый полный набор внедорожных аксессуаров — корозащитные и динамические стропы, удлинители, шаклы. Навигационное оборудование состоит из тверьтрипа, навигационного ноутбука с выносным USB-приемником-мышью и Garmin 276. Антенны приборов находятся в защищенном радиопрозрачном боксе на крыше.

Штатные источники основного света сняты, вместо них — герметичные «танковые» фары. В качестве дополнительного света используются фары от ВАЗ-2110, потому что эти светильники можно регулировать, у них есть ближний и дальний свет, а также они не отрываются ветками на ходу. Для размещения всевозможного инвентаря на крыше имеется багажник, залезать на который нужно по специальным ступенькам в крыльях машины.

Эта « Нива» уже в течение десятилетия выступает во внедорожных соревнованиях разной сложности и регулярно приезжает на призовые места. Конечно, старушка « Нива» не может претендовать на победу в чемпионате России, но на соревнованиях любителей она способна вывезти своего владельца на пьедестал.


ВАЗ-2121

Список установленного оборудования

  • Лебедка передняя Т-Мах EV9500 — 26 000 руб.
  • Лебедка задняя Т-Мах ATW PRO6000 — 15 500 руб.
  • Компрессор Т-Мах 160 л/мин. — 8200 руб.
  • Работы по переделке подвески — 30 000 руб.
  • Работы по РК и РПМ — 15 000 руб.
  • Усиление кузова — 30 000 руб.
  • Переделка салона — 25 000 руб.
  • Работы по изменению электрооборудования — 45 000 руб.
  • Багажник и выхлопная система — 20 000 руб.
  • Колеса Interco TSL 32x9,5 — 28 000 руб.


текст: Алексей МЕНЬШЕНИН
фото: автор и Владимир КРЕМЯНСКИЙ
