Хобот для внедорожника

Как правильно собрать и установить шноркель

В каких случаях нужно выводить наверх воздухозабор двигателя, и как именно это можно сделать

Подготовка внедорожника к эксплуатации на серьезном бездорожье может принимать разные формы и требовать различных затрат, но есть столпы, которые не обойти. У любого подготовленного внедорожника есть лебедка, грязевые колеса и шноркель.

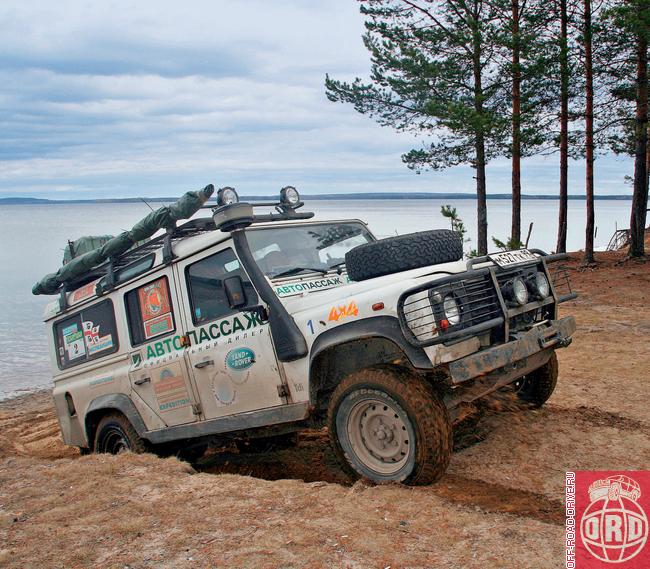

Что такое шноркель? Название происходит от наиболее известного производителя Safari Snorkel. Это выведенный на уровень крыши автомобиля воздухозабор двигателя. А для чего поднимать его так высоко? Изначально деталь задумывалась производителем как средство защиты от пыли, коей весьма много в Африке и Австралии. Но в многоводных странах он обрел иное значение. Основной задачей выведенного воздухозабора в наших условиях является защита двигателя от гидроудара.

Гидроудар

Во время преодоления водных препятствий моторный отсек автомобиля нередко оказывается под водой, и возникает реальная опасность попадания жидкости в систему воздухозабора двигателя. Чем это может грозить? Будучи веществом несжимаемым, вода, попав в камеру сгорания, приводит к деформации шатунов, а в худшем случае — к разрыву блока цилиндров. В зоне риска находятся моторы всех типов и объемов, но для гидроудара у дизельных двигателей требуется гораздо меньшее количество воды, нежели у бензиновых. В любом случае опасность гидроудара при попадании воды в работающий мотор довольно высока. И какой бы «малой кровью» по запчастям ни обошелся последующий ремонт, на переборку двигателя вы можете рассчитывать в любом случае.

Единственный способ обезопасить себя от гидроудара на 100% — установить шноркель.

Какой выбрать?

Лидер рынка — Safari Snorkel — хорош абсолютно всем. Он прочен (выдерживает не только удары ветками, но и вес опрокинувшегося автомобиля), эргономичен и имеет широкий модельный ряд практически на все существующие внедорожники. Единственным ярко выраженным недостатком является цена в районе 500 долларов. Мое личное мнение — экономить на таких вещах не стоит. Если вы нашли средства на покупку колес, лебедки, силового обвеса и навигации, можно изыскать резервы и на качественный воздухозабор. В таком случае наиболее простой вариант — пойти и купить фирменный шноркель.

Если же финансовой возможности приобрести дорогостоящую вещь нет, остается «колхозить» самостоятельно. Есть два варианта. Первый — это собрать шноркель из сантехнических труб и соединений подходящего диаметра. Работать система будет, но внешний вид у нее получится такой, что мама не горюй. Посему на УАЗах и «Нивах» это еще как-то применимо, а вот уродовать такой системой аэрации Cruiser или Patrol, на мой сугубо личный взгляд, кощунственно. К тому же велика вероятность, что во время сильных морозов сия конструкция не выдержит жесткого контакта с лесной растительностью.

Второй вариант — сделать воздухозабор из анодированных металлических труб или алюминия. Здесь уже можно хоть в какой-то мере говорить об эстетике и, самое главное, о надежности. Какой бы из вариантов вы ни выбрали, обязательно возникнет вопрос установки, потому что неправильно установленный шноркель вашу машину не защитит.

Как установить?

Купить его — это даже не полдела, а всего лишь первый шаг, потому как монтаж воздуховода между трубой шноркеля и штатным воздухозабором автомобиля — самая ответственная процедура. Ведь, если система не будет герметичной, шноркель превратится в бесполезную трубку.

Наиболее часто встречающаяся ошибка установки, когда воздуховод шноркеля попросту прикрепляют к штатному воздухозабору двигателя, считая, что на этом монтаж окончен. Дело в том, что система подачи воздуха по определению негерметична, в ней имеется клапан для стока воды (обычно забитый грязью и навечно открытый), к тому же крышка корпуса воздушного фильтра зачастую прилегает неплотно и требует герметизации. Если удлиненный воздуховод проходит под крылом, его стоит сделать из прочного материала, в противном случае он может лопнуть в процессе эксплуатации от механических или температурных нагрузок, и вы узнаете об этом, лишь когда ваша машина заглохнет посередине реки.

Подбирая трубы и патрубки под воздуховоды, обратите внимание на диаметр патрубка, идущего от воздушного фильтра к двигателю, — именно на него и надо ориентироваться. Если установленные воздуховоды будут тоньше, нежели штатные, то на высоких оборотах прокачиваемого объема воздуха может оказаться недостаточно. Особенно критично это для турбированных дизельных моторов

В последнее время получила распространение практика замены штатного воздушного фильтра вместе с его громоздким корпусом на небольшой корпусной фильтр нулевого сопротивления. Это очень удобно с точки зрения экономии места под капотом и простоты монтажа, но следует помнить, что данный фильтр негерметичен сам по себе, и перед установкой его следует доработать.

После того, как шноркель установлен на машину, следует проверить его герметичность. Ни в коем случае не стоит перекрывать доступ воздуха полностью, рукой или куском резины, это может повредить мотору. Например, на дизельном двигателе большого объема это может привести к тому, что изза разрежения втянет внутрь сальники коленвала.

Самый действенный и простой способ проверки работоспособности шноркеля — запустив двигатель на холостых оборотах, надеть на воздухозаборник неплотный полиэтиленовый пакет. Если шноркель установлен правильно, пакет порвется.

Общие советы

Многие владельцы разворачивают носик Safari Snorkel в обратную сторону либо к ветровому стеклу, потому как считают, что, если он смотрит вперед, в него попадают вода и грязь, которая может повредить мотору. Это мнение ошибочно. Насадка шноркеля разработана таким образом, что вся попадающая внутрь вода и грязь ударяются о стенки и через специальные прорези вытекают наружу. Когда же носик развернут назад, все выбрасываемое из-под переднего колеса, как пылесосом, улавливается шноркелем и прямым ходом идет в фильтр. Вторая опасность в том, что в таком положении сетка воздухозабора практически прижата к крыше машины, и при прохождении глубоких луж «ходом» вода, переливающаяся через автомобиль, также может попасть в воздуховод. Поэтому наиболее правильной является установка воздухозабора развернутым по ходу движения, именно так, как это предусмотрено заводом-изготовителем. Единственное исключение — ситуации, когда машина передвигается по густому лесу. Для того чтобы уберечь хрупкую защитную сетку воздухозаборника от повреждений, носик можно развернуть вбок к центру машины.

Шноркель не требует обслуживания, но раз в сезон все же не мешает проверять состояние эластичных соединений и патрубков. Также следует помнить, что наличие шноркеля всего лишь обеспечивает гидроизоляцию воздухозабора двигателя, но ни в коем случае не наделяет ваш автомобиль дополнительной проходимостью, и, если теперь ваш внедорожник забирает воздух на высоте двух метров от земли, это еще не означает, что именно такова возможная глубина штурмуемого брода. Не забывайте, что гораздо ниже находится большое количество неизолированных узлов и агрегатов, таких как панель приборов или, например, ваш нос.

Но правильное преодоление водных преград — это тема для отдельной статьи, которая появится на страницах одного из следующих номеров нашего журнала.

текст: Леня НЕМОДНЫЙ
фото: из архива автора
